什么是機械密封的平衡面積和平衡系數？

? ? ? ?在如下圖所示的結構中，由于平衡型機械密封的特點是端面內直徑d1小于軸徑d0，即d10；我們把密封端面內直徑d1小于軸徑d0那部分環形面積A'稱為平衡面積，其值為：?

機械密封公式

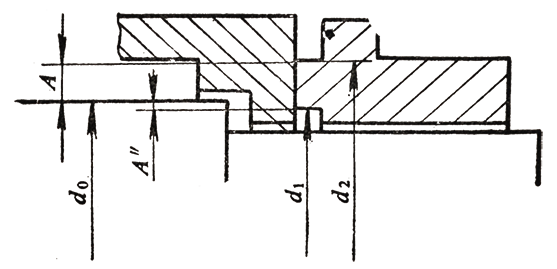

機械密封端面受力平衡結構

A"—平衡面積 ?d0—軸徑 ?d1—端面內直徑 ?d2—端面外直徑

? ? ? ?而平衡面積A'與密封端面面積S之比稱為平衡系數，用

表示，即

? ? ? ?平衡系數表示密封介質壓力作用在密封端面上減少的程度。
? ? ? ?這里可以看到?

機械密封公式

? ? ? ?通過結構設計改變d0、d1、d2可以得到不同的K值。

? ? ? ?對于內裝非平衡型機械密封的加荷系數?

? ? ? ?一般為K =1.2左右。
? ? ? ?對于內裝平衡型機械密封的平衡系數

機械密封公式

? ? ? ?一般為=0.15～0.40左右。
